高纯石英砂氯化提纯是如何实现的

高纯石英砂氯化提纯是如何实现的

高纯石英砂的氯化提纯（氯化焙烧）是一种通过高温氯气处理去除金属杂质的关键工艺，尤其适用于去除难挥发的金属氧化物（如Fe、Al、Ti等）。以下是其实现过程的详细说明：

1. 基本原理

高温氯化反应：在 1200–1500°C 的高温下，通入氯气（Cl₂），金属杂质与Cl₂反应生成气态氯化物（如FeCl₃、AlCl₃、TiCl₄等），因其沸点低（如FeCl₃沸点 315°C），迅速挥发并被排出系统。

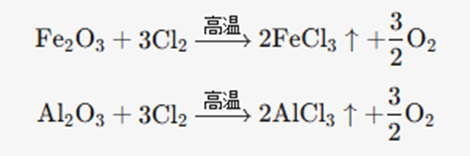

化学反应式示例：

2. 工艺流程

（1）原料预处理

石英砂需先经过破碎、酸浸（如盐酸、氢氟酸处理），初步去除大部分金属杂质，使残留杂质以氧化物形式存在。

原料粒度需控制在 0.1–1 mm，确保氯气充分接触反应。

（2）氯化焙烧反应

反应设备：

回转窑：耐高温、耐氯腐蚀的陶瓷或镍基合金材质，倾斜旋转以保证物料均匀受热。

流化床反应器：通入Cl₂与石英砂颗粒充分混合，提高反应效率。

反应条件：

温度：1200–1500°C（根据杂质类型调整，如Ti需更高温）。

氯气浓度：10–30% Cl₂（混合惰性气体如N₂或Ar，避免爆炸风险）。

反应时间：1–4小时，确保充分反应。

（3）尾气处理

吸收塔：

用碱性溶液（如NaOH）吸收未反应的Cl₂和挥发性氯化物：

回收重金属氯化物（如FeCl₃、AlCl₃）用于其他工业用途。

（4）冷却与后处理

急冷：高温石英砂通过惰性气体（如N₂）快速冷却，避免杂质重新附着。

清洗：用超纯水冲洗去除表面残留氯离子（Cl⁻）。

3. 关键优势

1.     高效去除难熔金属：对Fe、Al、Ti等酸浸难以完全清除的金属杂质效果显著。

2.     高温适应性：石英在高温下稳定，而杂质氯化物易挥发，避免二次污染。

3.     互补性：与酸浸工艺结合，可覆盖更广的杂质范围（如酸浸去除非金属，氯化去除金属）。

4. 挑战与解决方案

5. 应用场景

半导体级石英砂：用于制造单晶硅生长坩埚、光刻机透镜等。

光伏产业：高纯石英砂用于太阳能硅锭生产。

光纤预制棒：需超低金属杂质（如Fe < 0.1 ppm）。

6. 质量控制

杂质检测：

辉光放电质谱（GD-MS）检测金属杂质至 ppb级。

X射线荧光光谱（XRF）快速筛查元素含量。

物理性能验证：

热膨胀系数、透光率测试，确保高温下性能稳定。

通过氯化提纯，石英砂的纯度可从 99.99% (4N) 提升至 99.9999% (6N) 以上，满足半导体制造对材料缺陷的“零容忍”要求。

氯化提纯是目前高纯石英砂提纯的重要工艺之一，但同时在实际生产过程中也存在着安全风险，因此在实际生产中，必须有限保证生产的安全，对工艺进行改进，实现高纯石英砂提纯目标的实现。
