低铁海砂加工高纯石英砂工艺

低铁海砂制备高纯石英砂是一项涉及多环节、高精度的工艺过程，其注意事项需覆盖原料特性把控、工艺流程优化、关键技术控制、质量标准执行及环保安全保障等多个维度，以下是具体要点的详细说明：

一、原料特性把控：明确低铁海砂的基础优势与预处理要求

低铁海砂作为高纯石英砂的原料，相较于矿砂（如脉石英、石英岩）具有天然磨圆度高、杂质含量低的先天优势（如海砂的Fe、Ti含量显著低于矿砂），但需注意以下几点：

含泥量与吸附水控制：海砂中的黏土、淤泥等细粒杂质会包裹石英颗粒，影响后续提纯效率，因此原料预处理需通过筛分（去除粗颗粒）+ 水洗脱泥将含泥量控制在1%以下，吸附水含量≤6%。

粒度均匀性：高纯石英砂的粒度需符合目标应用要求（如光伏级石英砂粒度通常为40~140目），因此需通过分级设备（如振动筛、水力旋流器）确保粒度分布集中。

二、工艺流程优化：构建“物理分选+化学提纯”的多级精密体系

低铁海砂制备高纯石英砂的核心流程需围绕“去除杂质（磁性、非磁性、包裹体）”展开，具体流程及注意事项如下：

1. 物理分选：去除机械杂质与弱磁性矿物

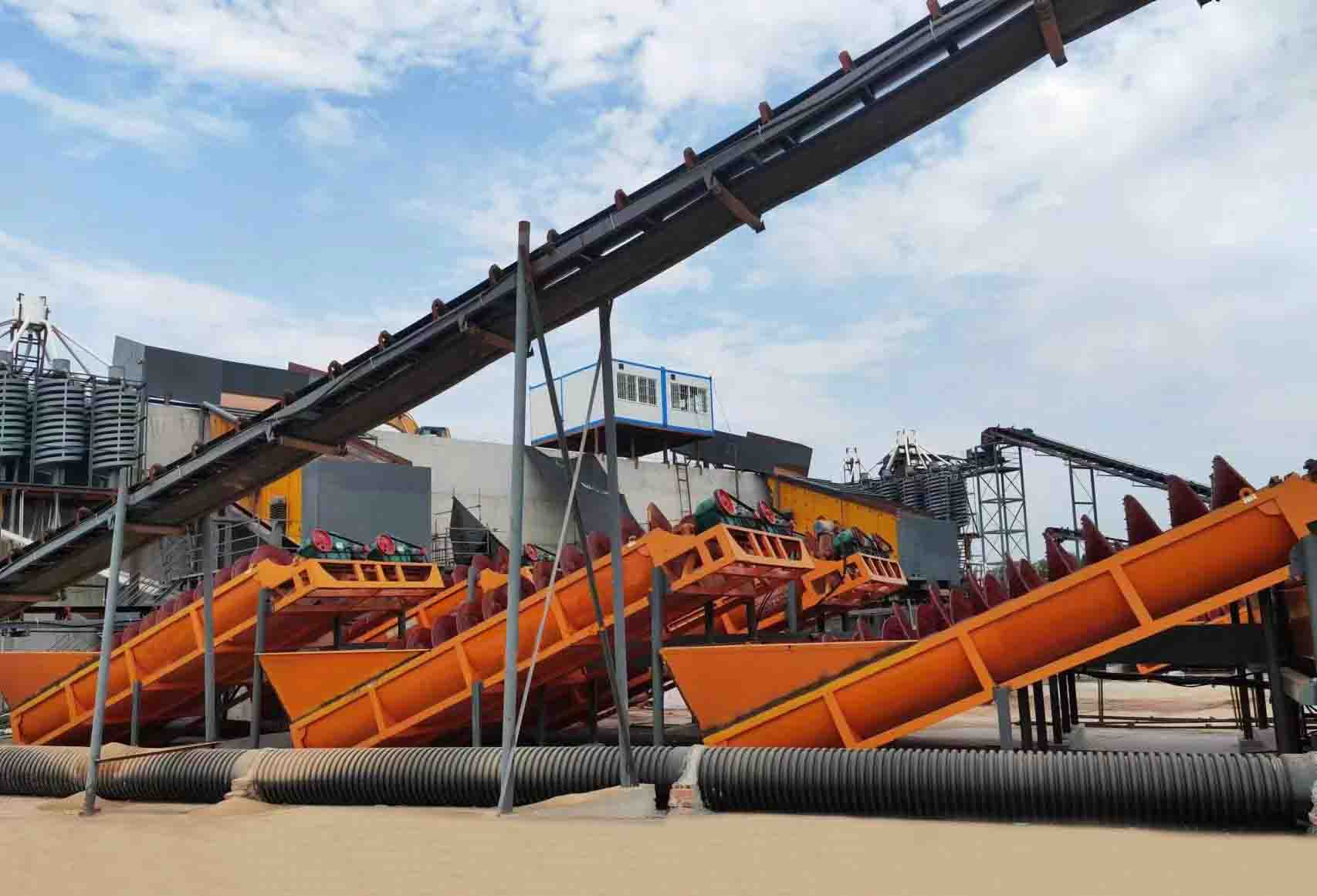

筛分与擦洗：通过筛分机去除粗颗粒杂质（如贝壳、岩石碎片），再用机械擦洗机（或螺旋擦洗机）通过机械力剥离石英表面的黏土、铁膜等杂质，擦洗时间控制在30~60分钟，矿浆浓度50%~60%。

光电色选：利用不同矿物对光的反射特性差异，快速分拣出颜色异常的颗粒（如长石、褐铁矿），提高分选效率。

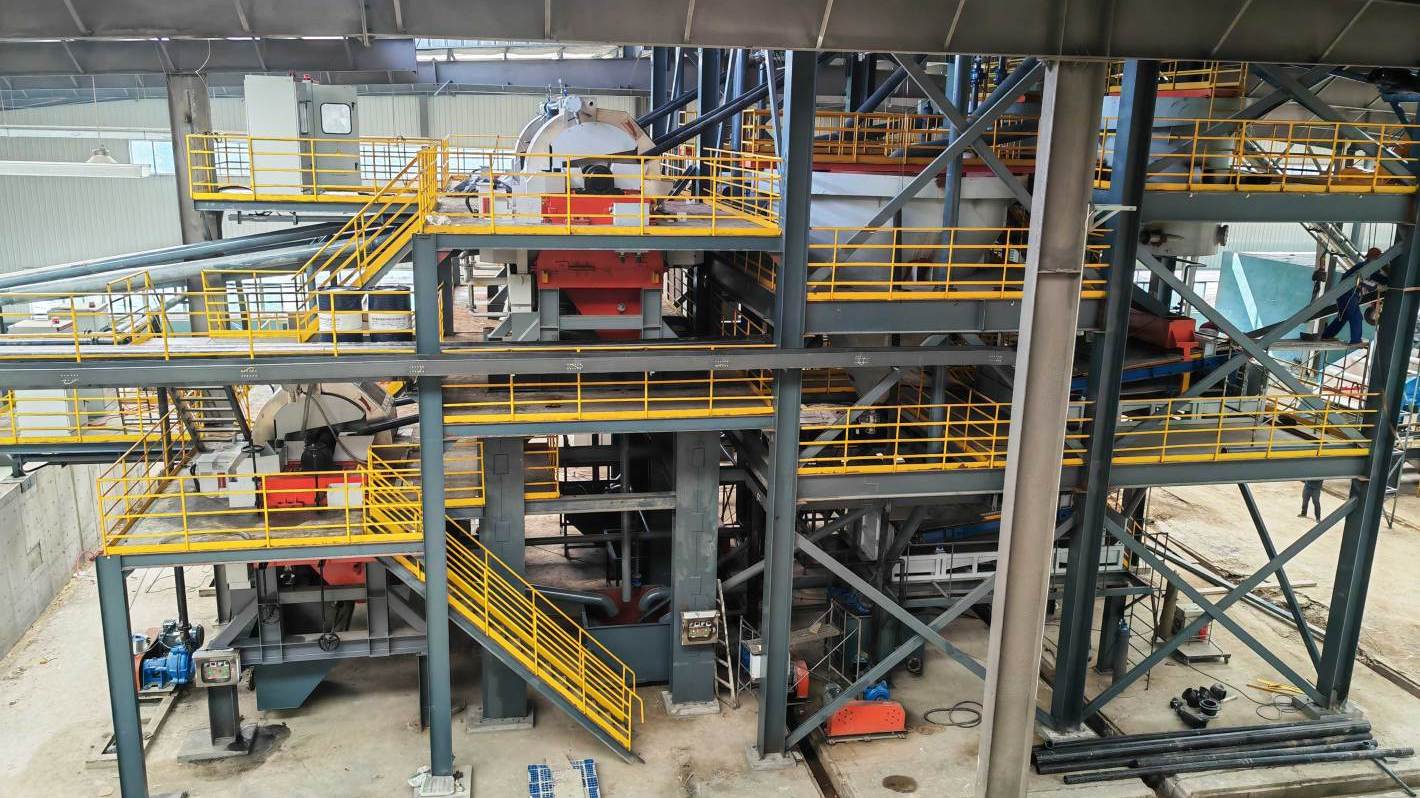

多级磁选：通过串联不同磁场强度的磁选机（弱磁→中磁→强磁），依次去除强磁性矿物（如磁铁矿）、弱磁性矿物（如赤铁矿、黑云母），磁场强度从几千高斯到上万高斯不等，确保石英的“磁纯度”。

2. 化学提纯：深度去除包裹体与晶格杂质

酸浸处理：

酸液选择：采用混合酸（如盐酸+硫酸+少量HF），利用不同酸的协同效应（如HF破坏石英结构、盐酸络合金属离子）溶出铁、铝、钛等杂质。

工艺参数：酸浸温度控制在70~90℃，反应时间4~8小时，需根据原料杂质含量调整酸浓度（如盐酸浓度10%~20%）。

环保注意：酸浸废液需通过中和沉淀（如用石灰乳中和）+ 过滤处理，避免重金属离子污染环境。

氯化焙烧（可选，用于高端产品）：对于电子级石英砂，需通过氯化焙烧（1100~1200℃）去除碱金属（如K、Na）等难以用酸去除的间隙原子杂质，氯化剂可选用HCl或Cl₂，将杂质转化为气态氯化物挥发。

三、关键技术控制：确保提纯效率与产品质量

1. 磁选工艺优化

磁场强度：弱磁性杂质（如赤铁矿）需采用强磁选机（磁场强度＞10000高斯），强磁性矿物（如磁铁矿）采用弱磁选机（磁场强度1000~3000高斯）。

磁选次数：增加磁选次数可提高除铁效果，但需平衡成本与效率（通常2~3次）。

2. 酸浸工艺控制

酸液浓度与温度：过高浓度的酸会增加设备腐蚀（如盐酸对不锈钢的腐蚀），过低则无法有效溶出杂质，需通过试验确定最佳浓度（如盐酸15%、硫酸5%）；温度升高可加快反应速率，但需避免石英颗粒的过度溶蚀。

搅拌强度：适当的搅拌（如机械搅拌或空气搅拌）可确保酸液与石英颗粒充分接触，提高浸出效率。

3. 脱水与干燥

脱水：提纯后的石英砂浆需通过链斗式脱水机或离心机脱水至含水率15%~20%。

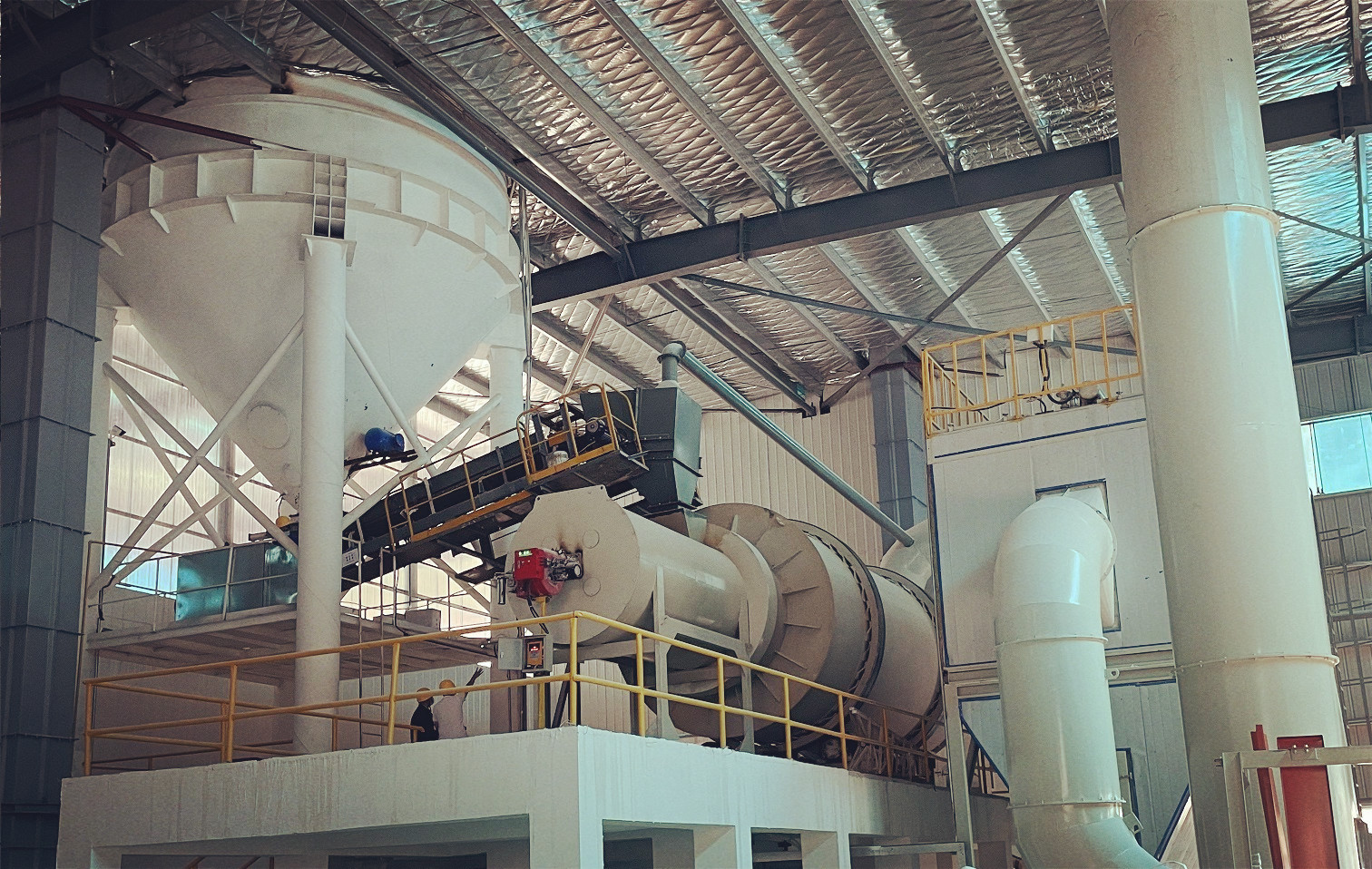

干燥：采用回转干燥机在200~300℃下干燥，确保水分＜0.5%，避免干燥过程中石英颗粒的团聚。

四、质量标准执行：符合目标应用的纯度与性能要求

低铁海砂制备的高纯石英砂需根据应用领域满足相应的质量标准：

光伏级石英砂：SiO₂含量≥99.99%，Fe含量≤88.659×10⁻⁶（即≤88.7ppm），粒度40~140目（累积质量分数≥90%）。

电子级石英砂：SiO₂含量≥99.999%（5N级），Fe、Al、Ti等杂质总含量≤25μg/g（ppb级），需通过氯化焙烧去除碱金属杂质。

五、环保与安全：实现清洁生产

废水处理：酸浸、水洗产生的废水需通过中和沉淀+过滤处理，去除重金属离子（如Fe³⁺、Al³⁺），达到国家废水排放标准（如GB 8978-1996）。

废气处理：酸浸过程中产生的HF气体需通过吸收塔（如NaOH溶液）吸收，避免对大气造成污染。

固废处理：磁选、浮选产生的尾矿需通过填埋或资源化利用（如制砖）处理，减少对环境的影响。

总结

低铁海砂制备高纯石英砂的注意事项需从原料到产品全流程把控，重点关注物理分选的效率、化学提纯的参数优化、质量标准的执行及环保安全。随着国内技术的不断进步（如氯化焙烧、无氟浸出），低铁海砂有望成为高纯石英砂的重要原料，缓解我国高端石英砂依赖进口的局面。
