如何评估超高纯石英砂原料的潜力

如何评估超高纯石英砂原料的潜力

评估石英砂原料的潜力是一个系统性的工艺矿物学问题，除了要测量SiO₂纯度。其核心在于不仅要看杂质“有多少”，更要看杂质“在哪里”和“是什么”，从而判断这些杂质能否通过现有的工业技术被经济有效地去除。

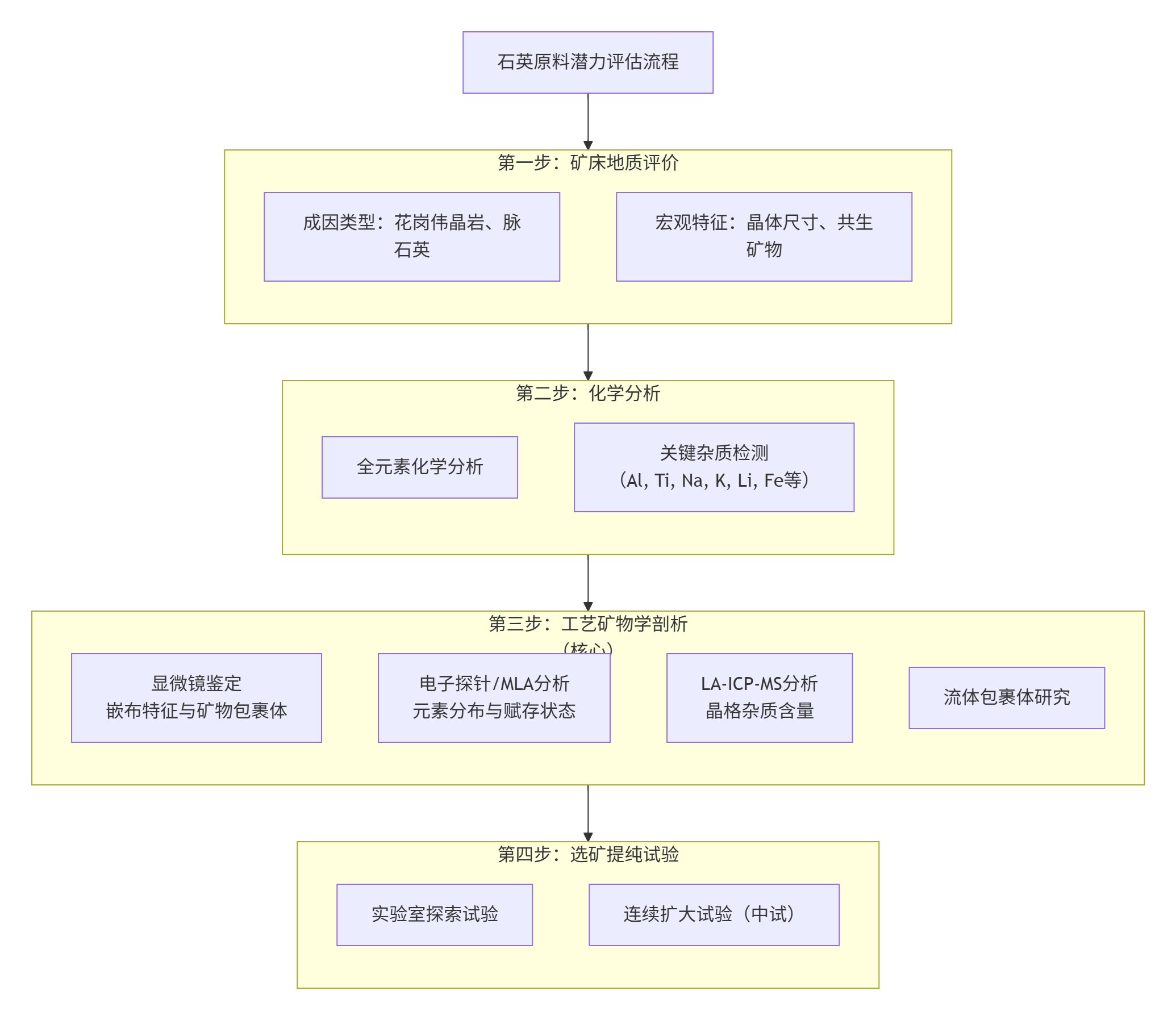

一个完整的潜力评估遵循从宏观到微观、从理论到实践的逐步推进过程。下图清晰地展示了这一科学的评估流程：

以下是每个评估环节的详细解读：

第一步：矿床地质评价与初步筛选

这是最基础的环节，旨在快速判断一个矿源是否值得进一步研究。

1.     成因类型：

优质来源：花岗伟晶岩（如美国Spruce Pine矿床）、高温热液脉石英、水晶。这些成因的矿石通常具有结晶粒度大、流体包裹体少、晶格杂质含量相对较低的特点。

潜力来源：一些变质石英岩或经过强烈天然蚀变和纯化的石英体。

一般来源：砂岩、石英砂等。由于其成因复杂，经历多次搬运和沉积，通常含有大量矿物包裹体和表面污染，很难达到超高纯标准。

2.     宏观特征：

晶体粒度：用手持放大镜或肉眼观察。晶体颗粒越粗大（通常建议≥0.5mm），后续破碎和选矿时石英与脉石矿物越容易实现单体解离，提纯潜力越大。

共生矿物：观察与石英共生的脉石矿物是什么。如果主要是长石、云母、少量的铁矿物，其可选性相对较好。如果含有金红石（钛源）、锆石、磷灰石或复杂的稀土矿物，则提纯难度会急剧增加。

第二步：化学分析（了解“杂质有多少”）

这是定量分析的起点，但绝不能止步于此。

1.     全元素化学分析：

精确测定SiO₂的纯度（通常要求>99.9%或更高）。

全面分析所有杂质元素的含量，特别是Al、Ti、Fe、Ca、Mg、Na、K、Li、B、P等关键元素。必须使用电感耦合等离子体质谱法（ICP-MS） 等高精度设备。

2.     关键杂质谱：

将分析结果与IOTA-CG等国际公认的高纯石英标准进行对比。重点关注对最终产品性能危害最大的元素，如：

碱金属（Na, K, Li）：影响石英玻璃的高温性能和析晶性能。

铝（Al）：最常见的晶格杂质，通常与碱金属配对以平衡电荷。

钛（Ti）：难以去除的晶格杂质，严重影响紫外透过率。

过渡金属（Fe, Cr, Cu, Mn等）：即使含量极低也会严重影响电学性能。

第三步：工艺矿物学剖析（核心环节，揭示“杂质在哪里”）

这是评估潜力的最关键步骤，决定了后续提纯工艺的路线和难度。

1.     显微镜鉴定：

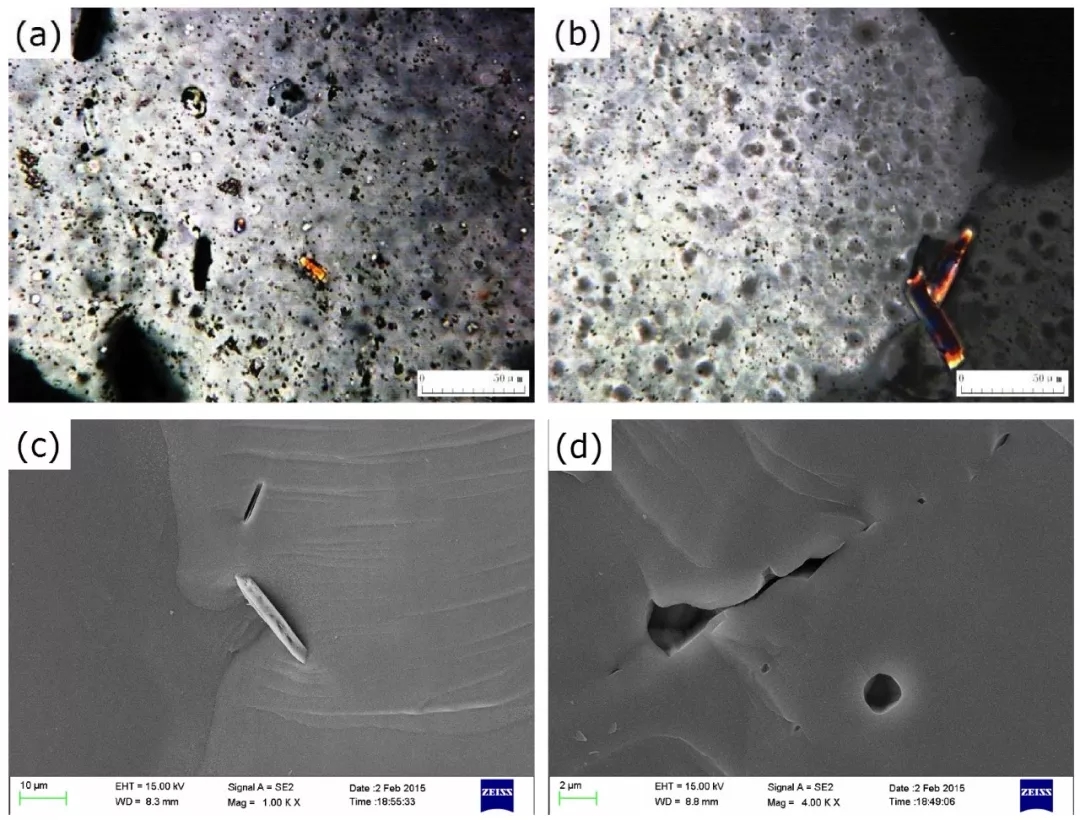

嵌布特征：通过光学显微镜和扫描电子显微镜（SEM）观察石英与脉石矿物的共生关系。是简单的毗连型（易于解离），还是复杂的缝状、包裹型（难以解离）？

矿物包裹体：识别并统计包裹在石英晶体内部的微小矿物，如金红石、云母、磷灰石等。它们的数量和尺寸直接决定能否通过物理选矿方法去除。

2.     微区分析：

电子探针（EPMA）或矿物解离分析仪（MLA）：精确分析特定微区的元素组成，直接确定杂质的赋存状态。例如，一个铝元素信号是来自独立的长石颗粒，还是来自石英晶格内部？这是本质区别。

3.     晶格杂质分析：

激光剥蚀电感耦合等离子体质谱法（LA-ICP-MS）：这是分析晶格杂质的终极手段。它可以用激光微束直接轰击石英晶体的纯净区域，测定其中类质同象置换的Al、Ti、Ge等元素的含量。

结论：如果杂质主要存在于独立矿物中，则通过选矿去除的潜力很大；如果杂质主要以晶格杂质形式存在，那么这几乎就是该矿石的“天赋上限”，现有技术无法经济地去除，直接判定其无法用于最高端的应用。

4.     流体包裹体研究：

通过热台、冷台或拉曼光谱研究流体包裹体的性质、大小、数量和化学成分。流体包裹体是钠、钾、钙等杂质的重要来源，且极难去除。

第四步：选矿提纯试验验证（验证“能否经济地去除”）

理论分析必须通过实验来验证。

1.     实验室探索性试验：

根据前述分析，设计“碎磨-磨矿-选矿”试验流程。

常用方法包括：磁选（除铁、钛矿物）、浮选（除长石、云母）、酸浸（溶解表面和裂隙中的杂质）。

对试验产品进行检测，看能否达到目标纯度。

2.     连续扩大试验（中试）：

在实验室试验成功后，必须进行更大规模、连续稳定的中试试验。

中试可以暴露工业化生产中的实际问题（如设备磨损、能耗、试剂消耗、稳定性等），是评估经济可行性的最终依据。

总结：优质高纯石英原料的四大特征

综合以上，一个有潜力的超高纯石英原料应具备：

1.     “好出身”：源于花岗伟晶岩或高温热液脉石英。

2.     “高天赋”：本身化学纯度较高，且晶格杂质含量极低。

3.     “好体质”：结晶粗大，矿物嵌布关系简单，流体包裹体和矿物包裹体少。

4.     “可塑性强”：通过实验室和中试证明，其杂质能够被现有技术经济有效地去除至目标水平。

因此，评估原料潜力是一个多学科交叉的系统工程，化学分析是入场券，工艺矿物学分析是判决书，选矿试验是可行性报告。任何跳过工艺矿物学深入分析而直接下结论的行为都是高风险的。
