半导体级石英砂生产工艺:(高端应用领域)

半导体级石英砂（也称高纯石英砂）是制造半导体硅片、石英坩埚、石英玻璃等关键材料的重要原料，其纯度要求极高，通常需达到 99.999%（5N）以上，某些杂质元素（如 Al、Fe、Ti、Na、K、Li、B、P 等）含量需控制在 ppb（十亿分之一）级别。其生产工艺复杂，主要包括以下几个关键步骤：

一、原料选择

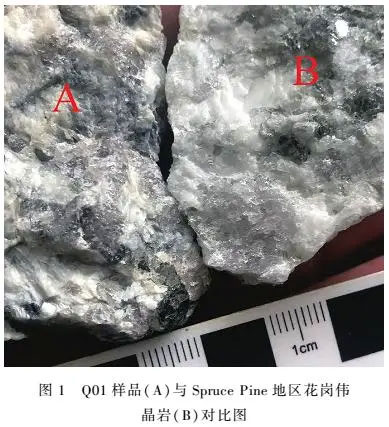

优质天然石英矿：首选高纯度、低杂质的脉石英或水晶矿，如美国Spruce Pine矿（全球最优质来源之一）、中国江苏东海、湖北蕲春等地的部分矿床。

杂质控制：原料中金属杂质、晶格杂质（如Al³⁺替代Si⁴⁺）和包裹体含量必须极低。

二、物理提纯（预处理）

1. 破碎与筛分
将原矿破碎至合适粒度（通常为0.1–1 mm），去除大颗粒杂质。

2. 磁选
去除铁磁性矿物（如赤铁矿、磁铁矿）。

3. 浮选
利用表面化学性质差异，去除长石、云母等硅酸盐杂质。

4. 擦洗与重选
去除表面附着物及密度不同的杂质矿物。

三、化学提纯（核心工艺）

1. 酸洗（Acid Leaching）

使用混合酸（如 HCl、HF、HNO₃、H₂SO₄）在加热条件下溶解金属氧化物和表面杂质。

HF 可有效去除硅酸盐包裹体，但需严格控制用量以避免过度腐蚀石英晶格。

2. 高温氯化（Chlorination / Halogen Purification）

在 800–1200°C 下通入 Cl₂、HCl 或其他卤素气体，使金属杂质转化为挥发性氯化物排出。

对 Al、Fe、Ti、Ca、Mg 等杂质特别有效。

3. 碱洗（可选）

用于去除部分铝硅酸盐，但可能引入 Na/K 杂质，需谨慎使用。

四、高温熔融/煅烧（热处理）

在 >1500°C 的洁净环境中煅烧，促使晶格缺陷修复、杂质迁移或挥发。

有时采用 真空或惰性气氛（如 Ar） 以防止再污染。

五、超净清洗与包装

使用超纯水（UPW, 18.2 MΩ·cm）多次冲洗。

在 Class 10 或更高洁净室中干燥、筛分、包装，防止环境粉尘污染。

六、检测与认证

采用 ICP-MS（电感耦合等离子体质谱）、GDMS（辉光放电质谱）等手段检测痕量元素。

满足 SEMI（国际半导体产业协会）标准，如 SEMI C12、C38 等。

技术难点与壁垒

晶格杂质难以去除：如 Al³⁺ 替代 Si⁴⁺ 形成 [AlO₄]⁻ 结构，需依赖原料本征纯度。

包裹体控制：微米级矿物包裹体需通过精细选矿和高温爆裂处理。

全流程洁净控制：设备、管道、容器必须使用高纯材料（如 PFA、石英、高纯不锈钢）。
